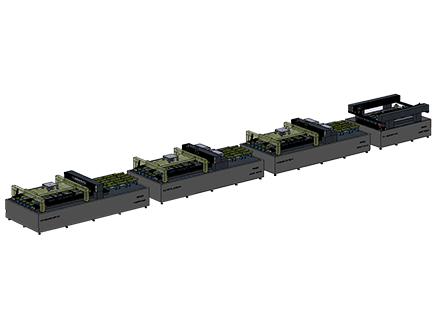

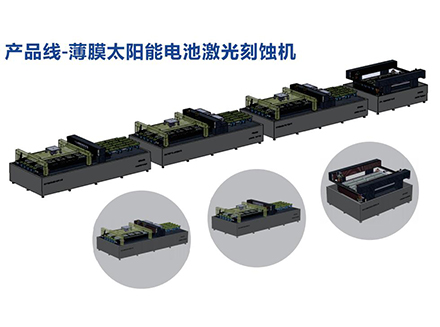

满足刚性玻璃基底表面的薄膜类太阳能电池刻蚀，采用四台设备分别对应不同薄膜电池不同功能层刻蚀需求。
客户服务热线
135-4505-0045邮 箱：wf@whlasers.com
传 真：027-63496399
基本功能
满足刚性玻璃基底表面的薄膜类太阳能电池刻蚀，采用四台设备分别对应不同薄膜电池不同功能层刻蚀需求。
激光划线设备均采用多头进行加工，P1设备有12个激光加工头，P2/P3设备有两个激光加工头，每个激光头可分6束激光束，即一次可刻划12条线，大大提高了设备的加工效率。P4设备在工件上方布置有2个激光头沿长边进行清边，在工件下方布置有2个激光头透过玻璃沿短边进行清边，4个头同时加工，互不影响。
节拍：（沿长边划线，8mm线间距，150条/片）
按照2400×1200mm规格电池片估算，激光净划线时间约30S，以12m/min的输送速度计算，工件输送时间约12s，输送装置下降时间2s，工件加紧定位时间7s，输送带上升时间约2s，单片生产节拍T=12s+2s+7s+30s+2s=53s，则设备的加工节拍约60s/片。
性能参数
参数 | P1激光刻蚀机 | P2激光刻蚀机 | P3激光刻蚀机 | P4激光刻蚀机 |
激光波长 | 532/355/1064nm | 355/532nm | 355/532nm | 1064nm |
功率 | 30-60W | 50-60W | 50-60W | 200W |
加工头数 | 12头 | 12头 | 12头 | 4头 |
电池片尺寸 | 2400×1200×3.2mm（尺寸可根据客户需求定制） | |||
加工时间 | 约60s/片（沿长边划线，线间距8mm，150条线） | |||
直线电机重复精度 | ±1um | |||
直线电机定位精度 | ±3um | |||
电机最高速度 | 1.5m/s | |||
输送带速度 | 12m/min（速度可调，会对节拍造成影响） | |||
输送方向 | 沿长边输送 | |||
输送方式 | 输送带+气浮板 | |||
进出料高度 | 950±20mm | |||
