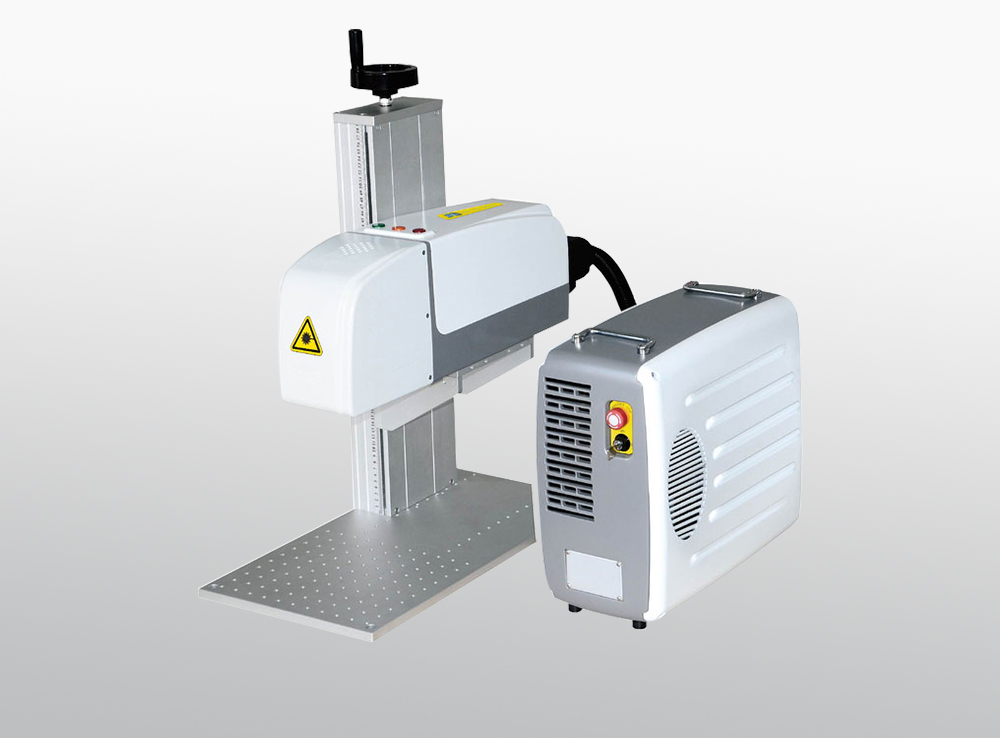

3D激光打标机-3DF20IR

3D曲面激光打标机

3D激光打标机是指利用三维扫描振镜,采用动态聚焦的控制系统,可实现对于曲面、三维面、圆面的图案、文字的完美标记。设备操作简单,无需维护,打标速度快,整机使用寿命长,无耗材,是日期打码、二维码打标、文字标记行业满足现代化加工需求的必备产品。

客户服务热线

135-4505-0045

邮 箱:wf@whlasers.com

传 真:027-63496399

产品介绍 样品展示 加工视频 免费打样

产品介绍

3D打标技术,可更精确地在曲面工件上实现激光打标,加工时无离焦现象,即使是复杂曲面也能应对自如。通过自主研发的三维动态激光标记控制硬件、软件,配置专用三维振镜,完美控制激光光束在任意三维曲面进行标记。



产品特点

高精度的三维定位技术,高速聚焦与扫描系统,激光光束基模、短脉冲、高峰值功率、高重复频率,为客户带来完美的打标效果;

1.   领先的三维图形处理技术,操作界面友好,适用于dxf、plt、等多种格式文件;

2.   光电转换率高,机器使用寿命长,维护容易;

3.       打标速度快,大大提高了加工效率。



技术参数

激光参数



激光器类型

光纤激光器

波长

1064nm

输出功率

20W

光束质量M2

<2

脉冲重复频率

20kHz~800kHz

冷却方式

风冷

加工参数


聚焦镜头

前聚焦

最小加工范围

200x200mm

最大加工范围

1000x1000mm

可允许高度差

20-80mm

镜头焦距

200-1000mm

平面最高加工速度

5000mm/s

Z轴最高加工速度

3.5m/s @45°

最小线宽

80μm

定位精度

5μm

对位精度

20μm

整机参数


运行环境温度

15~30

电力需求

单相AC220V 5A

整机功耗

1000W

外形尺寸(宽×长×高)

 900×800×1400mm

重量

 150kg
