紫外激光切割机的配置清单及性能参数表

发布时间：2018-11-09 来源：元禄光电

紫外激光切割技术是激光加工技术的重要组成部分，是激光加工行业中一项重要应用技术,紫外激光切割机根据激光运动与否可分为定光式和动光式两种。定光式紫外激光切割系统在工作过程中光路固定，依靠工作台与激光头之间的相对运动实现对工件的加工，以传统的灯泵 Nd:YAG 定光式激光切割系统为典型代表。这种定光式系统的切割速度主要取决于工作台的运动速度，但由于受工作台本身的运动速度限制，其加工速度不可能太高，其速度最快也就500mm/s。这种定光式结构主要优点是成本较低、无网格块之间的拼缝无缝拼接的苛刻要求，适用于小批量、零散加工，以及对速度和效率要求不高的场合。动光式激光切割系统依靠受计算机控制的两个振镜实现激光的二维高速扫描，从而完成高速切割加工。振镜扫描速度比工作台的移动速度快得多，一般可以达到8000mm/s以上，所以这种方式的加工效率比定光式高得多，其应用前景远大于定光式。那么动光式的这种加工方式的紫外激光切割机配置有哪些呢？其性能如何？元禄光电为大家介绍紫外激光切割机。

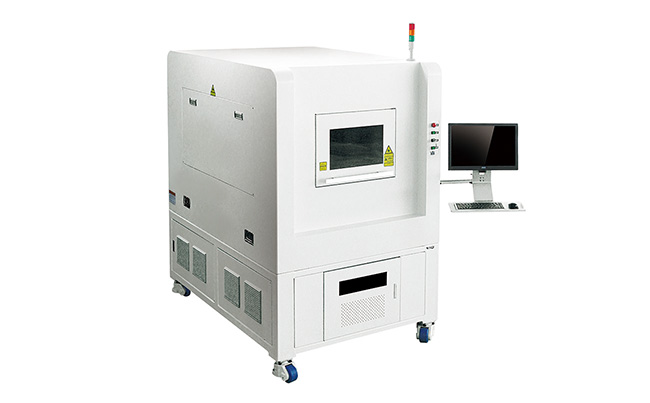

紫外激光切割机

紫外激光切割机的性能适用性广泛，可用于pcb、fpc、ic芯片、铜箔、硅片、薄膜等材料切割、开窗、钻孔等应用，主要由紫外激光器、XY直线工作台、驱动器、工控机、高速振镜、系统控制软件、定位系统、抽尘系统、真吸附空系统、外光路、机台等器件组成。

其配置清单如下：

配件名称	规格	数量	备注
主机	花岗岩（大理石）台面	一套	随机组成部件
激光器紫外	激光器	一台	随机组成部件，含激光器专用冷水机
高速切割振镜	进口高速激光扫描振镜	一套	随机组成部件
聚焦镜	进口透镜	一套	随机组成部件
CCD定位系统	工业数字相机	一套	随机组成部件
工控机	工控	一台	随机组成部件：含液晶显示器、键盘、鼠标
直线电机	台湾直线电机（X/Y轴）	二套	随机组成部件: 含伺服控制器及光栅尺
真空吸附台	定制真空吸附工作台	1个
控制系统	CF540型紫外激光切割系统V3.1版本	一套（含光盘）
产品使用手则	FPC紫外激光切割系统使用手则	一套
产品合格证	FPC紫外激光切割系统产品合格证	一本

元禄光电紫外激光切割机性能表如下：

项目	参数
型号	紫外激光切割设备CF540
激光器	SP 355nm 12W/18W
可加工材料	指纹识别芯片、软硬结合板、硬板划线、焊有元器件的电路板、柔性印刷电路板及相关辅材，辅材包括：覆盖膜、导电胶、银箔、铜箔、FR-4增强片等
设备有效加工范围	500mm×400mm
聚焦光斑	10μm（最小可达）
激光器频率调节范围	20K-100KHz
最小切线宽度	20μm
振镜扫描速度	2000mm/s（max）
单次切割幅面	40mm×40mm
平台移动速度	500mm/s
工作台定位精度	±2μm
工作台重复精度	±1μm
可处理文件格式	标准Gerber文件，DXF文件，PLT文件等
设备尺寸	1650mmL×1300mmW×1800mmH
聚焦透镜	进口远心扫描透镜
设备重量	2000kg
工作环境要求	环境温度：22±2℃；环境湿度：﹤60%；激光器供应电源：稳定的AC220V电源
