紫外激光设备在手机FPC软板中的应用

发布时间:2018-08-06 来源:元禄光电

手机承载了我们的日常生活的重要工具的作用,沟通、支付、交通等等都可以用手机来完成,我们的生活越来越离不开手机。手机的智能化发展也越来越快,那么你知道手机中的重要连接器件FPC软板的用途吗?知道它是怎么制作出来的吗?元禄光电为大家带来科普。

未标题-1 拷贝.jpg

智能手机是由处理器、存储器、输入输出设备(键盘、显示屏、USB接口、耳机接口、摄像头等)及I/O通道等器件组成。打开手机的内部它是由前后盖、电池、电路板、屏蔽罩、液晶显示面板、摄像头、扬声器、听筒、天线模块、USB接口等各个模块组成的。而各个模块之间的连接就是通过线路连接的,这种重要的链接器件就是FPC软板,它的主要用途就是连接线路。软板虽然不是想CPU那样的核心器件,但如同圆桶原理一样,是不可或缺的重要器件,那么你又知道FPC软板是怎么制作出来的吗?



FPC的主要制作流程是:

开料钻孔→ PTH → 电镀前处理贴干膜对位曝光显影图形电镀脱膜前处理贴干膜对位曝光显影蚀刻脱膜表面处理贴覆盖膜压制固化沉镍金印字符剪切电测冲切终检包装出货

每一项的制作都需要经过严格的工艺流程把控,才能制作出高品质的FPC产品,在这个工艺流程中紫外激光加工技术高精度性、高效率性被导入到FPC钻孔、切割、打标过程中。



FPC激光钻孔应用

激光钻孔机主要用于FPC软板的盲孔、通孔打孔技术。采用激光技术的优势在于加工速度快,一分钟可以做上万的孔,相比较于传统工艺加工精度更高,孔径更小,间隔更小,能够满足手机的轻薄化的发展需求,制作出更加精良的FPC产品。



FPC紫外激光切割应用

紫外激光切割机主要用于FPC软板的分板、切割技术。采用高功率的紫外激光器,非接触式加工能够有效的避免产生的应力,快速灵活的加工,可对应不同产品的加工,响应效率高,切割精度高,缝隙小,切割无毛刺、无溢胶。是高效、优质精良FPC产品制作中的重要工具。

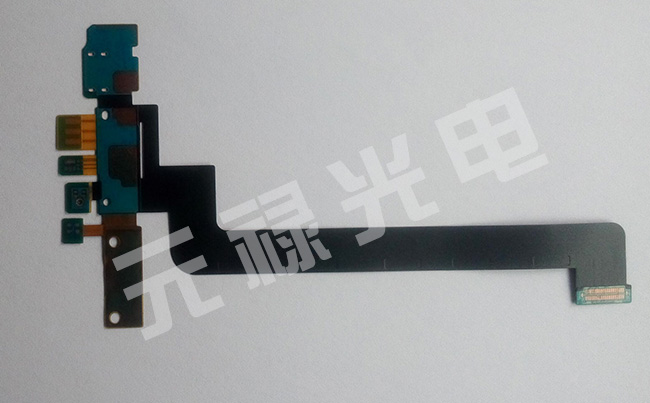

FPC紫外激光切割案例



FPC覆盖膜紫外激光切割应用

PI覆盖膜是FPC产品中的重要工艺流程,PI膜的加工开窗采用紫外激光切割机能够快速高效的制作、无需开模,导入CAD图纸即可实现加工,针对任意形状切割。


FPC覆盖膜紫外激光切割案例



FPC紫外激光打标应用

FPC软板二维码激光打标的作用是起到追溯作用,能够实现产品质量追溯的目的,最初的星期来自苹果公司为了实现对产品质量的控制思路,后期华为等一大批手机制造商纷纷跟进。最初的FPC软板二维码打标是在覆盖膜上直接切割出一个二维码反码,但是因为PI膜的颜色与FPC基材的颜色形成的对比度不够,在相机识别率上达不到要求,因而在后期改进了工艺流程在PI膜或在FPC基材的特定区域流出一个5*5mm的蓝色、白色或者黑色等区域,方便标记出二维码并且能够清晰可读,方便实现产品质量追溯。主要通过紫外激光打标机标记出清晰的二维码。



激光技术是先进的高科技制造工具,也是手机制造业中的重要工具,激光工艺的应用在手机制造流程中有70%的应用,是我国先进制造业的代表,是制造业的基石。



推荐设备:FPC紫外激光切割机
