光纤激光切割机在PCB行业中的应用

发布时间:2018-09-10 来源:元禄光电

PCB是电子行业中的重要载体,根据不同的产品需求,PCB的材料有较大的差异,根据材料特性分为FR4、复合板、铜基板、铝基板、陶瓷基板等,而光纤激光切割机应用到PCB行业中主要是加工铜基板、铝基板、陶瓷基板材料的加工。光纤激光切割机是指采用连续或脉冲光纤激光器的激光加工设备,其原理是通过高能量的激光光束,通过聚焦照射在材料表面,使其汽化或融化,形成穿透切割。



PCB铝基板、铜基板激光切割

PCB铝基板主要应用于LED行业,PCB铜基板主要用于汽车大灯行业,通常是0.5-3mm的金属基板切割加工,根据材料的厚度选择500-2000W的光纤激光切割机,也可以根据加工需求选择QCW脉冲光纤激光切割机,如铝基板打孔应用。与传统刀模切割方式相比,激光切割的优势在于非接触式加工,无应力,不会使板子变形,边缘光滑、无毛刺,加工效率高,精度高,不受图形的限制,可对任意形状加工,灵活性高。

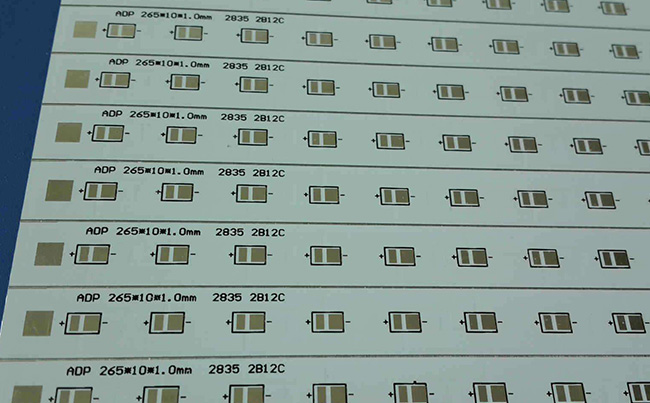

PCB铝基板



PCB陶瓷基板激光切割

PCB陶瓷基板材料主要有氧化铝陶瓷、淡化铝陶瓷、氧化锆陶瓷等,根据材料的特性不同,采用光纤激光切割机也不同。通常情况下,采用单模QCW脉冲式光纤激光切割机加工陶瓷基板更多,不仅仅是切割,更适用于陶瓷基板激光打孔,如0.1mm以下微孔加工等,能够保障孔径、圆度、锥度等因素。

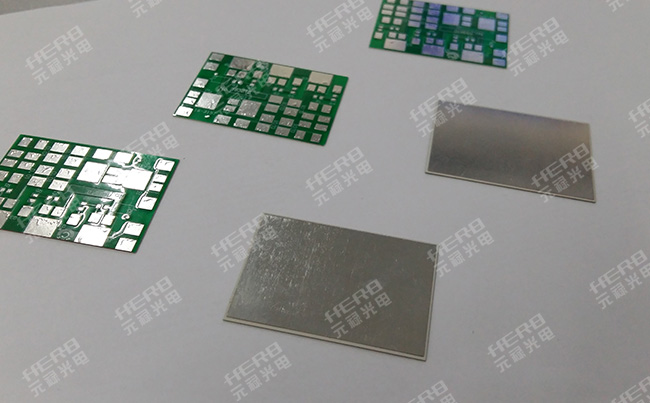

PCB陶瓷基板激光切割



在这里简单科普下光纤激光切割机的分类,分为脉冲式光纤激光切割机,也就是常说的准连续脉冲激光切割机或QCW光纤激光切割机;以及连续式光纤激光切割机。另外根据传输模式,又分为单模光纤激光切割机和多模光纤激光切割机。不同的类型对应的加工方式以及选择的激光器有所差异,也就造成了加工质量、加工速度、设备价格等方面的差异。



光纤激光切割机与紫外激光切割机PCB切割领域相比,光纤主要针对以上三种材料加工,以及部分双面覆铜板加工,而紫外激光切割机主要针对2mm以下的非金属PCB切割,同样兼容FPCB以及0.2mm以下超薄金属材料切割。

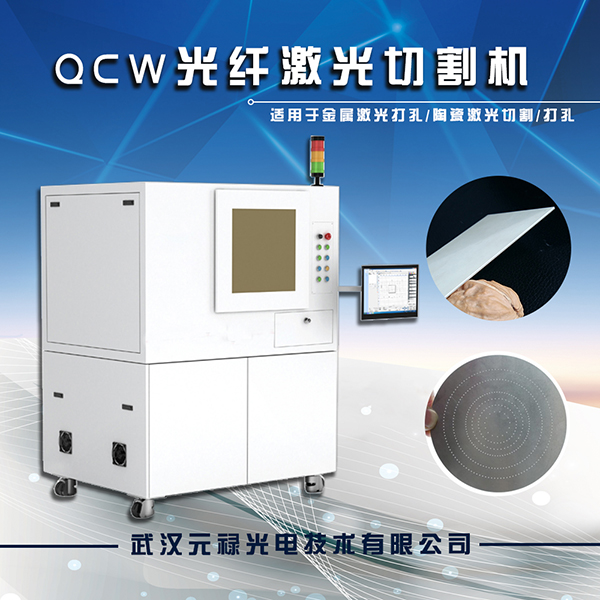

推荐设备:QCW光纤激光切割机
